نیم موتور یکی از بخش‌های اصلی موتور خودرو است که نقش مهمی در تولید قدرت، حرکت پیستون‌ها و عملکرد صحیح پیشرانه دارد. زمانی که موتور خودرو دچار ایراداتی مانند افت کمپرس، روغن‌سوزی یا آسیب‌دیدگی قطعات داخلی میشود، ممکن است تعمیر یا تعویض نیم موتور ضروری باشد. اما نیم موتور شامل چه قطعاتی است و هرکدام چه وظیفه‌ای بر عهده دارند؟
به‌طور کلی، نیم موتور مجموعه‌ای از قطعات اصلی بخش پایینی موتور است که معمولاً بلوک سیلندر، پیستون‌ها، رینگ‌ها، شاتون‌ها و میللنگ را در بر میگیرد. البته ترکیب دقیق نیم موتور به نوع خودرو، مدل موتور و تعریف شرکت سازنده یا فروشنده بستگی دارد و ممکن است قطعات دیگری نیز همراه آن عرضه شوند.
در این مقاله از نیاز خودرو، اجزای اصلی نیم موتور، وظایف هر قطعه، تفاوت نیم موتور با موتور کامل و نکات مهم هنگام خرید آن را بررسی می‌کنیم.
نیم موتور چیست؟
نیم موتور به مجموعه‌ای از قطعات اصلی موتور خودرو گفته میشود که عمدتاً در بخش پایینی پیشرانه قرار دارند و وظیفه تبدیل انرژی حاصل از احتراق سوخت به حرکت مکانیکی را بر عهده دارند. این مجموعه معمولاً شامل بلوک سیلندر، مجموعه پیستون و شاتون، میللنگ و قطعات وابسته است.
در بسیاری از خودروها، نیم موتور به‌عنوان مجموعه‌ای برای تعمیر اساسی پیشرانه یا جایگزینی بخش آسیب‌دیده آن استفاده میشود. برای مثال، اگر موتور به دلیل روغن‌سوزی شدید، یاتاقان زدن یا آسیب دیدن سیلندرها نیاز به تعمیر اساسی داشته باشد، تعویض نیم موتور می‌تواند یکی از گزینه‌های تعمیراتی باشد.
البته باید توجه داشت که اصطلاح نیم موتور در بازار قطعات خودرو تعریف کاملاً یکسانی ندارد. بعضی از فروشندگان این مجموعه را همراه با بلوک سیلندر و قطعات متحرک عرضه می‌کنند و برخی دیگر سرسیلندر یا لوازم جانبی بیشتری را نیز در بسته‌بندی قرار می‌دهند.

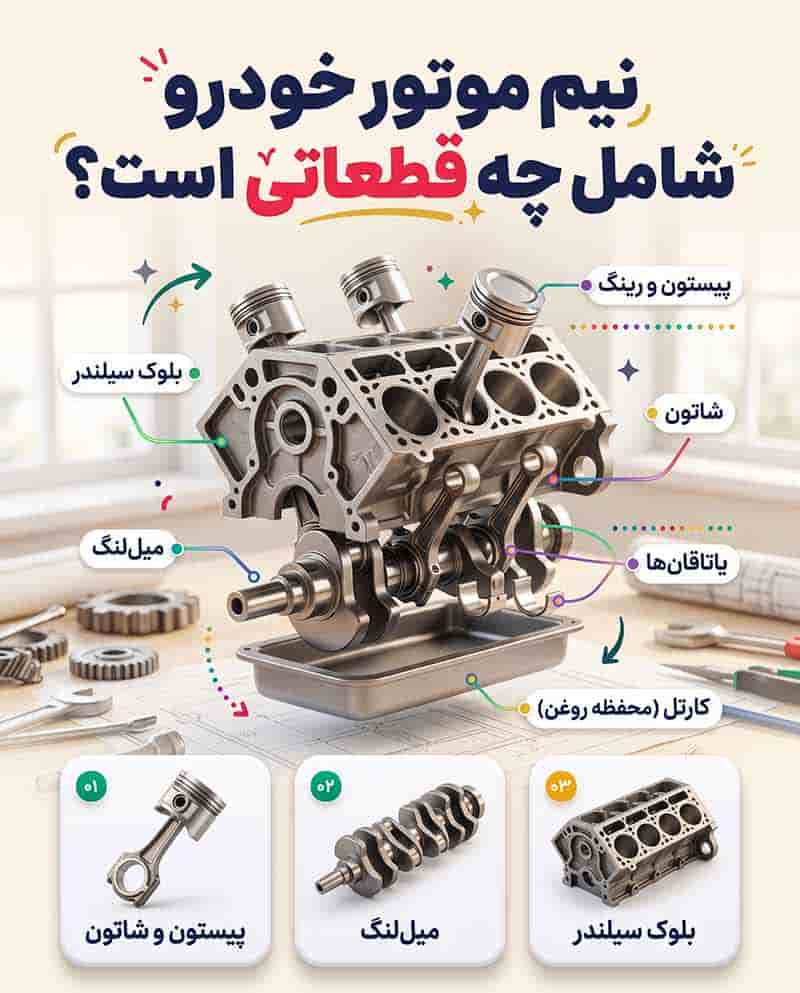

نیم موتور شامل چه قطعاتی است؟
برای شناخت بهتر نیم موتور، لازم است با قطعات اصلی آن و وظایف هرکدام آشنا شوید. در جدول زیر، مهمترین اجزای نیم موتور و عملکرد آن‌ها معرفی شده‌اند.
نام قطعه | وظیفه اصلی |
بلوک سیلندر | محل قرارگیری سیلندرها و پشتیبانی از اجزای داخلی موتور |
پیستون | دریافت نیروی حاصل از احتراق و انتقال آن به شاتون |
رینگ پیستون | آب‌بندی محفظه احتراق و کنترل روغن روی دیواره سیلندر |
شاتون | انتقال نیروی پیستون به میللنگ |
میللنگ | تبدیل حرکت رفت‌وبرگشتی پیستون به حرکت دورانی |
یاتاقان ثابت و متحرک | کاهش اصطکاک و پشتیبانی از محورهای متحرک |
گژنپین | اتصال پیستون به شاتون |
بوش سیلندر، در صورت وجود | ایجاد سطح مناسب برای حرکت پیستون در برخی موتورها |
درپوش‌های اصلی و متعلقات | نگهداری، آب‌بندی یا تکمیل مجموعه، بسته به طراحی موتور |
اکنون هر یک از این قطعات را با جزئیات بیشتری بررسی می‌کنیم.
۱. بلوک سیلندر
بلوک سیلندر یکی از مهمترین اجزای نیم موتور است که سایر قطعات اصلی درون یا روی آن نصب می‌شوند. سیلندرها درون این بخش قرار دارند و پیستون‌ها در داخل آن‌ها حرکت می‌کنند.
بلوک سیلندر معمولاً از چدن یا آلیاژ آلومینیوم ساخته میشود. جنس آن به طراحی موتور، وزن موردنیاز و شرایط کاری پیشرانه بستگی دارد.
اهمیت بلوک سیلندر:
- ایجاد محفظه حرکت پیستون‌ها
- فراهم کردن محل نصب میللنگ و یاتاقان‌های اصلی
- کمک به انتقال حرارت و استحکام ساختاری موتور
- ایجاد مسیرهای عبور روغن و مایع خنک‌کننده در طراحی‌های مربوطه
ترک‌خوردگی، تاب‌برداشتن یا ساییدگی بیش از حد سیلندرها می‌تواند عملکرد موتور را مختل کند و در برخی موارد، تعویض بلوک یا نیم موتور را ضروری سازد.
۲. پیستون
پیستون قطعه‌ای استوانه‌ای‌شکل است که درون سیلندر حرکت رفت‌وبرگشتی دارد. هنگام احتراق مخلوط هوا و سوخت، فشار گازها به سطح پیستون وارد میشود و آن را به حرکت درمی‌آورد.
این حرکت از طریق شاتون به میللنگ منتقل میشود و در نهایت به تولید حرکت دورانی منجر خواهد شد.
پیستون‌ها معمولاً از آلیاژهای آلومینیوم ساخته می‌شوند تا وزن کم و مقاومت حرارتی مناسبی داشته باشند.
وظایف پیستون عبارت‌اند از:
- دریافت فشار ناشی از احتراق
- انتقال نیرو به شاتون
- کمک به فشرده‌سازی مخلوط هوا و سوخت
- همکاری با رینگ‌ها برای آب‌بندی محفظه احتراق
سایش، ترک‌خوردگی یا ذوب‌شدگی بخشی از پیستون ممکن است باعث افت توان، افزایش مصرف روغن و ایجاد صداهای غیرعادی در موتور شود.
۳. رینگ پیستون
رینگ پیستون حلقه‌های فلزی باریکی هستند که در شیارهای اطراف پیستون نصب می‌شوند. این قطعات نقش مهمی در آب‌بندی فضای بین پیستون و دیواره سیلندر دارند.
رینگ‌ها معمولاً در دو گروه اصلی رینگ‌های تراکم و رینگ روغنی قرار می‌گیرند.
- رینگ تراکم: از نشت بیش از حد گازهای احتراق به فضای زیر پیستون جلوگیری میکند.
- رینگ روغنی: مقدار روغن روی دیواره سیلندر را کنترل میکند تا روغن اضافی وارد محفظه احتراق نشود.
خرابی یا فرسودگی رینگ‌ها می‌تواند باعث روغن‌سوزی، کاهش کمپرس موتور، خروج دود آبی از اگزوز و افزایش مصرف روغن شود.
۴. شاتون
شاتون قطعه‌ای میله‌ای‌شکل است که پیستون را به میللنگ متصل میکند. این قطعه نیروی حاصل از حرکت پیستون را به میللنگ انتقال می‌دهد.
شاتون باید در برابر فشار، کشش و نیروهای متناوب ناشی از عملکرد موتور مقاومت کافی داشته باشد. به همین دلیل، معمولاً از فولادهای مقاوم ساخته میشود.
وظایف شاتون:
- انتقال نیروی پیستون به میللنگ
- تبدیل حرکت خطی پیستون به حرکت قابل استفاده در سازوکار میللنگ
- تحمل نیروهای ناشی از احتراق و حرکت رفت‌وبرگشتی
خم‌شدگی، ترک‌خوردگی یا آسیب دیدن شاتون می‌تواند خسارت سنگینی به موتور وارد کند. در صورت بروز چنین مشکلی، بررسی سایر قطعات داخلی نیز ضروری است.
۵. میللنگ
میللنگ یکی از قطعات کلیدی نیم موتور است که حرکت رفت‌وبرگشتی پیستون‌ها را به حرکت دورانی تبدیل میکند. این حرکت دورانی در ادامه به سیستم انتقال قدرت منتقل میشود.
میللنگ دارای محورهای اصلی و لنگ‌هایی است که شاتون‌ها روی بخش‌های مشخصی از آن نصب می‌شوند. طراحی این قطعه با تعداد سیلندرها و ساختار موتور ارتباط مستقیم دارد.
اهمیت میللنگ در موتور خودرو:
- تبدیل نیروی پیستون‌ها به حرکت دورانی
- انتقال گشتاور تولیدشده توسط موتور
- حفظ هماهنگی حرکتی میان مجموعه پیستون و شاتون
- کمک به عملکرد نرم و متعادل موتور
آسیب دیدن میللنگ، ساییدگی ژورنال‌ها یا تغییر شکل آن ممکن است موجب افت فشار روغن، لرزش و صدای ضربه‌ای شود. در برخی موارد، میللنگ قابل تراشکاری و تعمیر است؛ اما میزان آسیب و محدودیت‌های سازنده تعیین میکند که تعمیر امکان‌پذیر باشد یا خیر.
۶. یاتاقان‌های ثابت و متحرک
یاتاقانها قطعاتی هستند که بین سطوح متحرک و محل‌های تکیه‌گاهی قرار می‌گیرند و با ایجاد سطح مناسب برای حرکت، اصطکاک را کاهش می‌دهند.
یاتاقان‌های ثابت معمولاً بین میللنگ و تکیه‌گاه‌های بلوک سیلندر قرار دارند. یاتاقان‌های متحرک نیز در محل اتصال شاتون به میللنگ استفاده می‌شوند.
این قطعات برای عملکرد صحیح موتور به لایه مناسبی از روغن نیاز دارند. کاهش فشار روغن، استفاده از روغن نامناسب یا گرفتگی مجاری روغن‌کاری می‌تواند به آن‌ها آسیب بزند.
خرابی یاتاقانها گاهی با صدای تق‌تق یا ضربه‌ای از موتور همراه است. در صورت مشاهده چنین علائمی، ادامه رانندگی می‌تواند باعث آسیب جدی به میللنگ و سایر قطعات شود.
۷. گژنپین
گژنپین محور فلزی کوچکی است که پیستون را به سر کوچک شاتون متصل میکند. این اتصال باید امکان حرکت مناسب مجموعه پیستون و شاتون را فراهم کند.
گژنپین در برابر فشارهای متناوب قرار دارد و باید از نظر ابعاد، استحکام و میزان لقی با پیستون و شاتون هماهنگ باشد.
سایش یا لقی بیش از حد گژنپین می‌تواند موجب ایجاد صدای غیرعادی در موتور شود. هنگام تعمیر نیم موتور، وضعیت این قطعه و محل اتصال آن باید بررسی شود.
۸. بوش سیلندر
در برخی موتورها، بوش سیلندر بهصورت قطعه‌ای جداگانه در بلوک نصب میشود و سطح داخلی آن محل حرکت پیستون است. در مقابل، بعضی موتورها سیلندرهایی دارند که مستقیماً در بدنه بلوک ماشین‌کاری شده‌اند.
بوش سیلندر باید سطحی مناسب و مقاوم در برابر سایش ایجاد کند. آسیب دیدن آن، تغییر قطر داخلی یا ایجاد خط‌وخش عمیق می‌تواند به افت کمپرس و افزایش مصرف روغن منجر شود.
وجود بوش قابل تعویض به طراحی موتور بستگی دارد؛ بنابراین نمی‌توان آن را جزئی ثابت در تمام نیم موتورهای خودرو دانست.
۹. کارتل روغن و قطعات وابسته
کارتل روغن در قسمت پایینی موتور نصب میشود و محل جمع شدن روغن موتور است. این قطعه معمولاً از ورق فلزی یا آلیاژ مناسب ساخته میشود و به بلوک موتور متصل است.
با وجود اینکه کارتل در بخش پایینی موتور قرار دارد، در بسیاری از مجموعه‌های نیم موتور بهصورت جداگانه عرضه میشود و جزو محتویات ثابت همه نیم موتورهای آماده نیست.
برخی قطعات وابسته به سیستم روغن‌کاری، مانند اویل‌پمپ، نیز ممکن است بسته به نوع موتور و نحوه عرضه در مجموعه وجود داشته باشند یا جداگانه تهیه شوند.
آیا سرسیلندر جزو نیم موتور است؟
سرسیلندر قطعه‌ای است که در قسمت بالایی بلوک سیلندر قرار میگیرد و همراه با پیستون و دیواره سیلندر، محفظه احتراق را تشکیل می‌دهد. سوپاپ‌ها، مجاری هوا و دود و در بسیاری از موتورها محل نصب میل‌بادامک نیز در این بخش قرار دارند.
در تعریف رایج بازار، نیم موتور اغلب به مجموعه بخش پایینی موتور اشاره دارد و سرسیلندر جزو آن نیست. بااین‌حال، برخی فروشندگان مجموعه‌های کامل‌تری عرضه می‌کنند که ممکن است سرسیلندر را نیز شامل شوند.
بنابراین، هنگام خرید نیم موتور باید فهرست دقیق قطعات همراه آن را بررسی کنید و صرفاً بر اساس نام محصول تصمیم نگیرید.
تفاوت نیم موتور با موتور کامل چیست؟
مهمترین تفاوت نیم موتور و موتور کامل، میزان قطعات موجود در مجموعه است.
ویژگی | نیم موتور | موتور کامل |
دامنه قطعات | عمدتاً مجموعه بخش پایینی موتور | مجموعه گستردهتری از قطعات موتور |
سرسیلندر | معمولاً جداگانه عرضه میشود | ممکن است همراه مجموعه باشد |
قطعات سوپاپ و میل‌بادامک | معمولاً در مجموعه پایه وجود ندارند | بسته به نوع موتور ممکن است موجود باشند |
هزینه خرید | معمولاً کمتر از موتور کامل | معمولاً بیشتر |
کاربرد | تعمیر یا جایگزینی بخش پایینی موتور | جایگزینی مجموعه بزرگ‌تری از پیشرانه |
این تفاوت‌ها کلی هستند و ترکیب واقعی قطعات به نوع محصول بستگی دارد. برای مقایسه دقیق قیمت نیم موتور و موتور کامل، باید مشخصات فنی و محتویات هر دو مجموعه یکسان‌سازی شود.
چه زمانی تعویض نیم موتور ضروری است؟
تعویض نیم موتور زمانی مطرح میشود که بخش‌های اصلی و داخلی موتور آسیب جدی دیده باشند یا تعمیر آن‌ها از نظر فنی و اقتصادی مناسب نباشد.
مهمترین شرایطی که ممکن است بررسی تعویض نیم موتور را ضروری کنند، عبارت‌اند از:
- آسیب شدید سیلندرها: خط‌وخش عمیق، سایش بیش از حد یا آسیب‌هایی که با تعمیر استاندارد قابل برطرف شدن نیستند.
- خرابی میللنگ: آسیب جدی به سطوح یاتاقانی یا ترک‌خوردگی که تعمیر ایمن آن امکان‌پذیر نباشد.
- آسیب به مجموعه پیستون و شاتون: به‌ویژه پس از یاتاقان زدن یا ورود اجسام خارجی به موتور.
- روغن‌سوزی شدید: در صورتی که بررسی فنی نشان دهد مشکل از قطعات داخلی و فرسودگی گسترده موتور ناشی شده است.
- هزینه بالای تعمیر اساسی: زمانی که هزینه قطعات، اجرت و ریسک تعمیر در مقایسه با تعویض مجموعه توجیه اقتصادی نداشته باشد.
البته هیچ‌یک از این علائم به‌تنهایی به معنی ضرورت تعویض نیم موتور نیست. پیش از تصمیم‌گیری باید موتور توسط تعمیرکار متخصص بررسی شود تا علت اصلی خرابی مشخص شود.
نکات مهم هنگام خرید نیم موتور خودرو
اگر قصد خرید نیم موتور دارید، بررسی مشخصات فنی و اصالت قطعات اهمیت زیادی دارد. انتخاب مجموعه نامتناسب می‌تواند باعث افزایش هزینه تعمیر و ایجاد مشکلات جدید شود.
پیش از خرید، به نکات زیر توجه کنید:
- تطبیق با مدل خودرو: کد موتور، حجم موتور و مشخصات فنی خودرو را بررسی کنید.
- مشخص کردن محتویات مجموعه: از فروشنده بپرسید نیم موتور شامل چه قطعاتی است و کدام قطعات باید جداگانه خریداری شوند.
- بررسی اصالت و کیفیت: وضعیت قطعات، شماره‌ها و مدارک مرتبط را بررسی کنید.
- توجه به نو یا بازسازیشده بودن: مشخص کنید مجموعه نو، استوک یا بازسازیشده است.
- بررسی ضمانت: شرایط ضمانت، محدودیت‌های نصب و پوشش خرابی را پیش از خرید بخوانید.
- محاسبه هزینه نهایی: قیمت نیم موتور را همراه با هزینه نصب، واشرها، روغن، مایعات و قطعات جانبی موردنیاز مقایسه کنید.
همچنین، در صورت خرید مجموعه کارکرده یا بازسازیشده، بررسی اندازه سیلندرها، وضعیت میللنگ، لقی یاتاقانها و کیفیت مونتاژ باید توسط متخصص انجام شود.
جمع‌بندی؛ نیم موتور شامل چه قطعاتی است؟
نیم موتور معمولاً از قطعات اصلی بخش پایینی پیشرانه تشکیل میشود؛ از جمله بلوک سیلندر، پیستون، رینگ پیستون، شاتون، میللنگ، یاتاقانها و گژنپین. در بعضی موتورها، بوش سیلندر و برخی قطعات وابسته نیز در این مجموعه وجود دارند.
بااین‌حال، ترکیب دقیق نیم موتور در همه خودروها یکسان نیست و قطعاتی مانند سرسیلندر، کارتل و اویل‌پمپ ممکن است جداگانه عرضه شوند. به همین دلیل، پیش از خرید یا تعویض نیم موتور باید مشخصات فنی خودرو، علت خرابی و فهرست قطعات مجموعه به‌دقت بررسی شود.
انتخاب درست نیم موتور و نصب اصولی آن می‌تواند به کاهش هزینه‌های تعمیر، بهبود عملکرد پیشرانه و افزایش اطمینان از کارکرد خودرو کمک کند.
